Для проведения оперативного контроля наружных размеров поперечного шва металлической банки (толщины и ширины шва; глубины посадки крышки) в цеховых условиях применяются специальные шаблоны или универсальные измерительные инструменты. Помимо контроля элементов закаточного шва эти шаблоны также можно использовать для контроля размеров исходных завитков банок и крышек. Шаблон является средством индикаторного контроля.

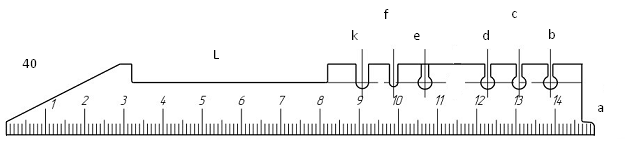

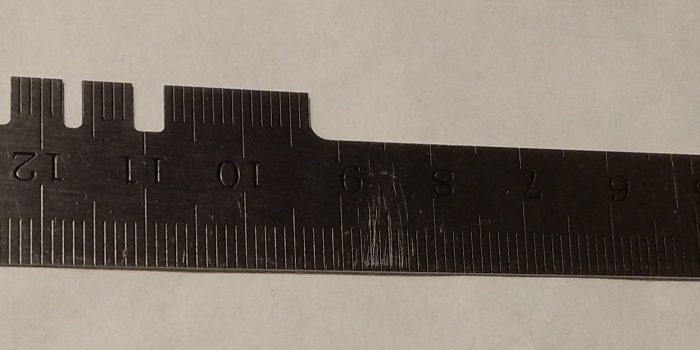

Для контроля линейных размеров шва применяют шаблон, показанный на рис. 1, представляющий собой металлическую линейку, на которой сделано несколько вырезов, соответствующих по ширине размерам закаточного шва.
Назначение и размеры вырезов на шаблоне (для жести толщиной 0,28—0,30 мм)
Выступ а служит для контроля глубины впадины крышки, вырезы b, с и d — для контроля толщины шва. Шов должен заходить в вырез b и не может быть больше выреза d. Толщина шва, соответствующая вырезу с, считается нормальной. Если шов свободно входит в вырез с, то он пережат, а если шов не входит в этот вырез, то он недожат роликами второй операции.
Вырезы е и f служат для замера крючков корпуса и крышки. Крюк крышки или корпуса должен свободно входить в вырез е и не должен заходить в вырез f.
Вырез k служит для контроля ширины шва, которая не должна превышать для мелких банок 3,20 мм.
Вырез l необходим для замера высоты завитка крышки. Стопка из 20-27 крышек должна нормально зайти и вырез размером 50,8 мм.
* По требованию заказчика могут быть изготовлены шаблоны с другими размерами для банок из жести другой толщины.
