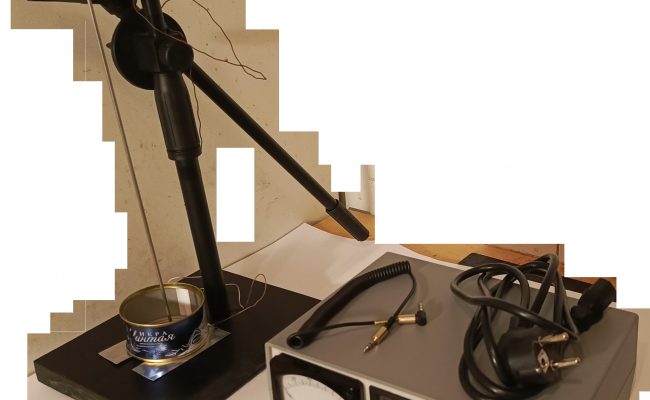

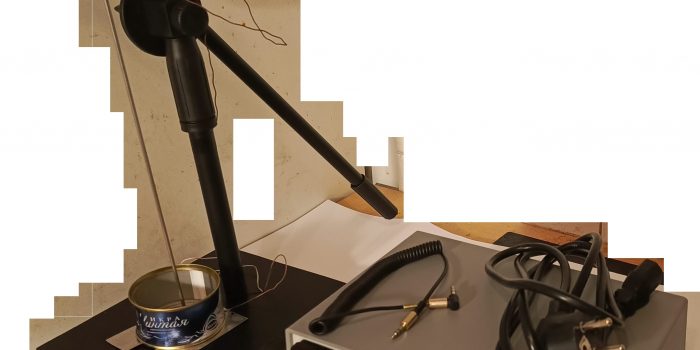

Прибор контроля сплошности лакокрасочного покрытия металлической банки ГОСПЛАН-26

Коррозионная стойкость металлических консервных банок определяется, главным образом, качеством лакокрасочного покрытия, в т.ч. его сплошностью. Приборный комплекс ГОСПЛАН-26 предназначен для проведения испытаний металлической консервной тары на соблюдение требований государственной и отраслевой нормативной документации к сплошности лакокрасочного покрытия внутренней поверхности металлических банок и крышек (алюминиевых и жестяных).

Прибор состоит из двух модулей: функционального модуля проверки целостности защитного антикоррозионного эмалевого покрытия внутренней поверхности металлических банок и крышек и электронного блока с панелью управления и индикации результатов измерений.

Прибор «Госплан-26» разработан в соответствии с требованиями ГОСТ ГОСТ 33748—2016 «Банки алюминиевые глубокой вытяжки с легковскрываемыми крышками. Технические условия», а также ГОСТ 24691-89 (СТ СЭВ 1758-88) «Баллоны и клапаны аэрозольные. Метод определения сплошности антикоррозийного покрытия».

Требования к достижению сплошности защитного лакокрасочного покрытия металлических консервных банок (сборных и цельнотянутых) установлены во многих других государственных стандартах и другой отраслевой нормативной документации. Например, в ГОСТ 5981-2011 «Банки и крышки к ним металлические для консервов. Технические условия» указаны следующие требования к лакокрасочному покрытию:

П. 5.12: «Лакокрасочное покрытие на внутренней и наружной поверхностях банок и крышек к ним должно быть равномерным, сплошным, гладким, без трещин и пузырей, иметь цвет, свойственный применяемым лакокрасочным покрытиям».

Также необходимость сплошности лакокрасочного покрытия ууазывается в следующих ГОСТах:

• ГОСТ 33416-2015. Крышки металлические обкатные. Общие технические условия.
• ГОСТ 25749-2020. Крышки металлические винтовые. Общие технические условия
• ГОСТ 26891-86. Клапаны аэрозольные, головки распылительные и колпачки. Технические условия (П. 3.8.: «Определение сплошности антикоррозионного покрытия по п. 1.4.7 проводят по ГОСТ 24691-89»).
• и др.

Устройство прибора

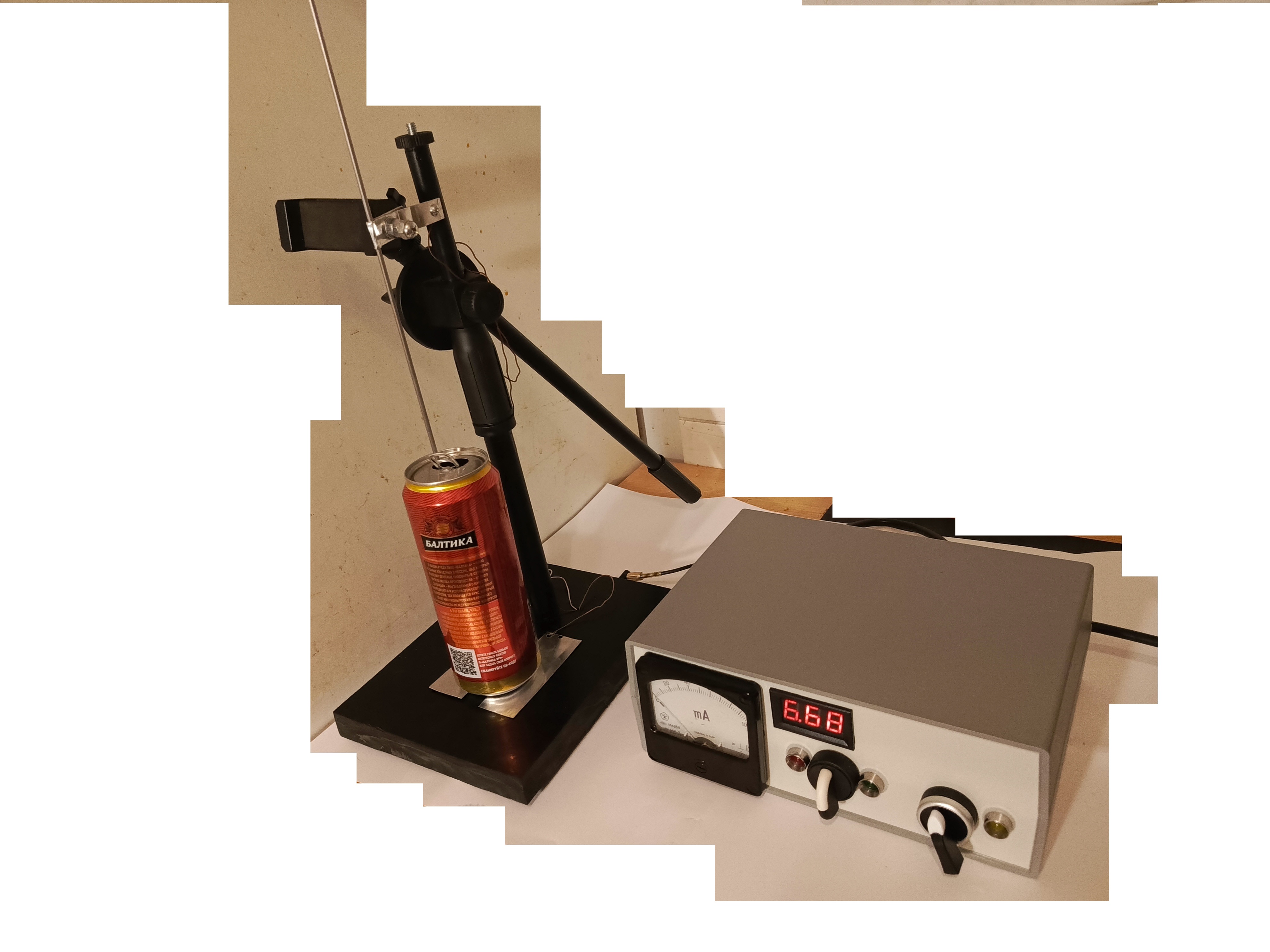

Прибор ГОСПЛАН состоит из двух модулей: управляющего и функционального для испытания банок и крышек. Управляющий модуль питается от стандартной однофазной сети напряжением 220 В. Питание функционального модуля проверки банок и крышек производится номинальным постоянным напряжением порядка 6,3 В от управляющего модуля.

Приборный комплекс (испытательный стенд) размещается на столе.

Глспан-26

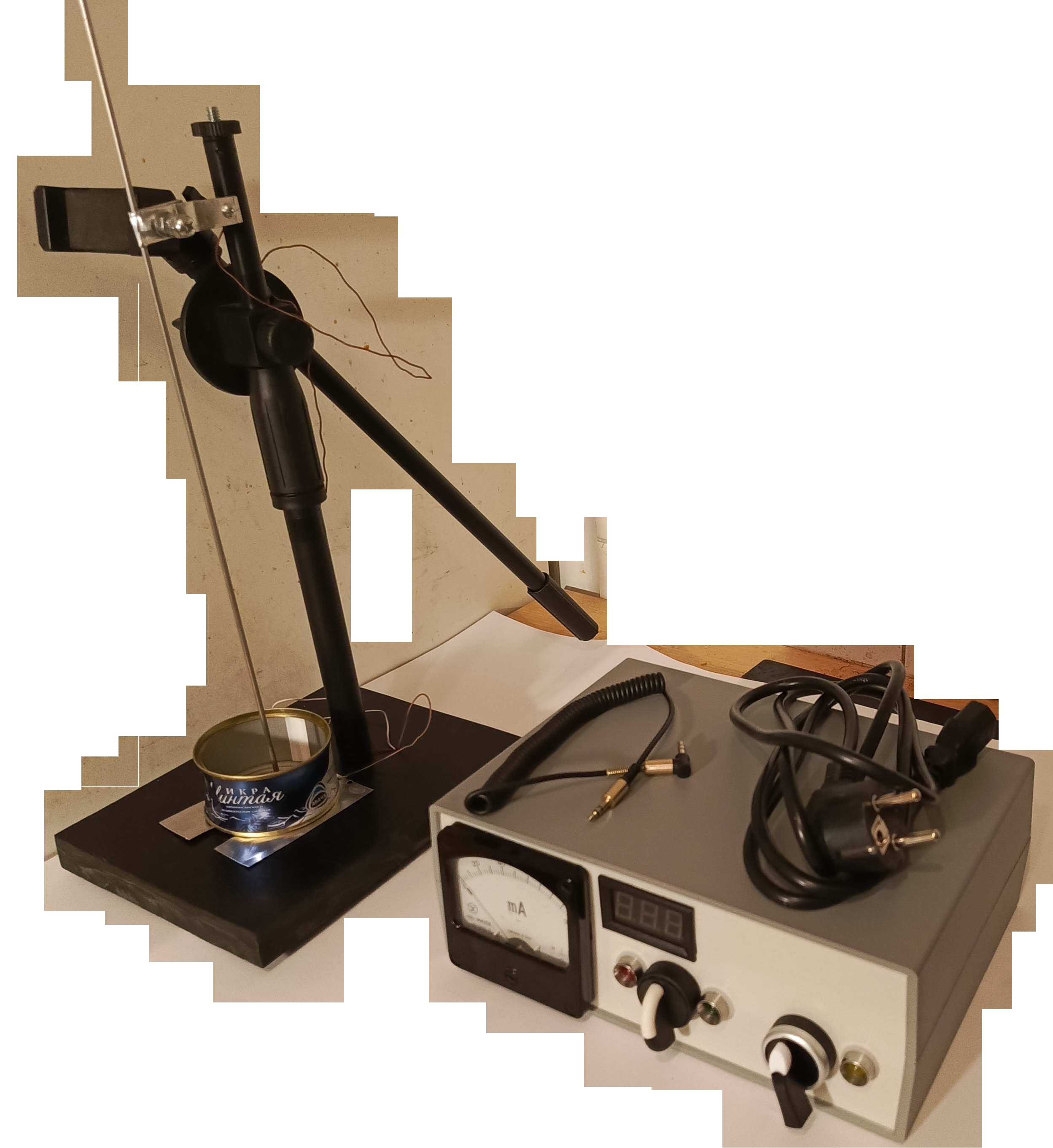

Измеритель сплошности лакового покрытия «Госплан-26» производства компании «Сверхпроводник» предлагает быстрый и точный метод измерения целостности внутреннего покрытия различных банок и крышек, туб и баллонов. Измерение производится встроенным в прибор стандартным поверяемым миллиамперметром после того, как электрод опускается в емкость в электролитом и к нему подключается рабочее постоянное напряжение.

Места несплошности антикоррозионного покрытия металла тары можно определить визуально, отключив прямую подачу напряжения в режиме «Испытание» и включив режим «Обратный ток». При этом на непокрытых лаком местах тары выходят пузырьки газа. Примененный в функциональном модуле штатив позволяет закреплять мобильный телефон с камерой для съемки мест несплошности лакового покрытия. Фотографии и видео ролики этих событий могут сгружаться на компьютер для проведения анализа качества проверяемых образцов тары и дальнейшего использования, например, при работе с потребителями.

Технические характеристики:

Проверка сплошности лакокрасочного покрытия банки

Предварительно наждачной бумагой необходимо очистить выступающий обод дна банки от лакового покрытия для обеспечения надежного электрического контакта банки с платформой. Установить пустую проверяемую банку в функциональном модуле на металлическую двойную платформу.

Повернуть левый рычаг против часовой стрелки в позицию «Прозвон» и отпустить. Рычаг вернется в нейтральное положение запустив проверку проводимости дна банки. Время прозвона контакта составляет 10 сек, после чего подача питания для этой проверки автоматически прекратится. При наличии надежного электрического контакта загорится красная лампа. При отсутствии света на лампе следует повторить очистку поверхности внешнего обода до появления сквозного контакта.

После проверки контакта налить в банку предварительно подготовленный солевой раствор с требуемой концентрацией. Опустить электрод в банку.

Для проверки сплошности лакокрасочного покрытия внутренней поверхности банки повернуть правый рычаг в положение «Испытание», в результате чего замкнется цепь проверки. Загорится желтая сигнальная лампа. При правильном выполнении подготовительных мероприятий к электродам будет приложено проверочное напряжение и при наличии несплошности покрытия по цепи потечет ток. Значение тока будет показано стрелкой миллиамперметра, установленного на лицевой панели прибора. По истечении 4 сек закончатся переходные электрические процессы после подключения цепи, ток в ней установится и можно фиксировать получаемый показатель. Значение до 50-ти мА считается допустимым для использования банок. Показатели проведения испытания вносятся в лабораторный журнал или в программу «Гермоввод».

Поскольку в ходе испытания места, непокрытые антикоррозионным лаком, расширятся, то не следует проводить длительную (более 2-х минут) проверку объекта в режиме «Испытание». Продолжительная подача тока расширяет пятно контакта металла банки с электролитом, что может существенно увеличить ток в сравнении с первоначальным значением по прошествии переходных электрических процессов.
